Ремонт принтера

В этом разделе приведено описание процедуры транспортировки принтера для ремонта.

Внимание!

  • Нельзя выливать чернила из чернильных контейнеров.

  • Убедитесь, что колпачок контейнера чернильного контейнера надежно закрыт. Если крышка чернильного контейнера открыта, надежно закройте колпачок контейнера.

  • Нажмите кнопку ВКЛ (ON) для выключения принтера с установленными печатающими головками. Принтер защищает печатающие головки, автоматически закрывая их для предотвращения высыхания.

  • Не извлекайте печатающие головки. Чернила могут вытечь.

  • Если внутренняя часть принтера загрязнилась, протрите ее мягкой тканью, предварительно смоченной в воде и хорошо отжатой.

  • Во время транспортировки принтера упакуйте принтер в пластиковый пакет, чтобы чернила не вытекли.

  • Упакуйте принтер в твердую коробку, поместив его нижнюю часть на дно коробки и используя достаточное количество защитного материала для безопасной транспортировки.

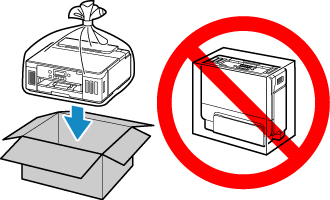

  • Не наклоняйте принтер; в противном случае чернила могут вытечь.

  • Когда экспедитор будет принимать заказ на транспортировку принтера, прикрепите этикетку «ВЕРХНЯЯ СТОРОНА» для обеспечения транспортировки принтера нижней частью вниз. Кроме того, прикрепите этикетку «ХРУПКОЕ» или «ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ!».

  • Обращайтесь осторожно, чтобы коробка лежала ровно и НЕ переворачивалась обратной стороной или на бок, поскольку в этом случае возможно повреждение принтера или утечка чернил.

Проверка состояния принтера

Закрытие чернильного клапана

  1. Убедитесь, что индикатор ВКЛ (ON) не горит, и отсоедините кабель питания.

    Внимание!

    • Не отключайте принтер, пока индикатор ВКЛ (ON) горит или мигает. Это может стать причиной возникновения неполадок или повреждения принтера, и дальнейшая печать на принтере может оказаться невозможной.

  2. Откройте верхнюю крышку.

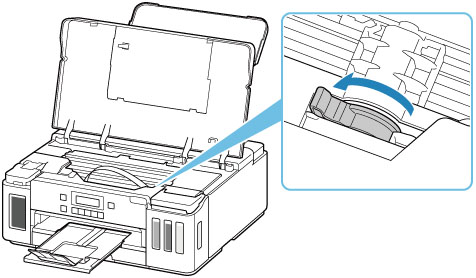

  3. Наклоните рычажок чернильного клапана влево до упора.

    Перейдите к разделу Крепление держателя печатающей головки.

Установка принтера в режим транспортировки

  1. Нажмите кнопку Настройка (Setup), с помощью кнопки влево вправо выберите пункт Обслуживание (Maintenance), а затем нажмите кнопку OK.

  2. С помощью кнопки Влево Вправо выберите пункт Режим транспортир. (Transport mode), а затем нажмите кнопку OK.

  3. С помощью кнопки влево вправо выберите пункт Да (Yes), а затем нажмите кнопку OK.

    Примечание.

    • При переходе в режим транспортировки и продолжении процедуры питание выключается автоматически.

  4. Откройте верхнюю крышку.

  5. Наклоните рычажок чернильного клапана влево до упора.

  6. Аккуратно закройте верхнюю крышку.

    Принтер выключается.

  7. Убедитесь, что индикатор ВКЛ (ON) не горит, и отсоедините кабель питания.

    Внимание!

    • Не отключайте принтер, пока индикатор ВКЛ (ON) горит или мигает. Это может стать причиной возникновения неполадок или повреждения принтера, и дальнейшая печать на принтере может оказаться невозможной.

    8. Перейдите к разделу Крепление держателя печатающей головки.

Крепление держателя печатающей головки

  1. Если верхняя крышка закрыта, вновь откройте ее.

  2. Убедитесь, что держатель печатающей головки переведен до конца вправо.

    Если держатель печатающей головки не переведен вправо, переведите его вправо до конца.

    Если держатель печатающей головки не перемещается, перейдите к действию 4.

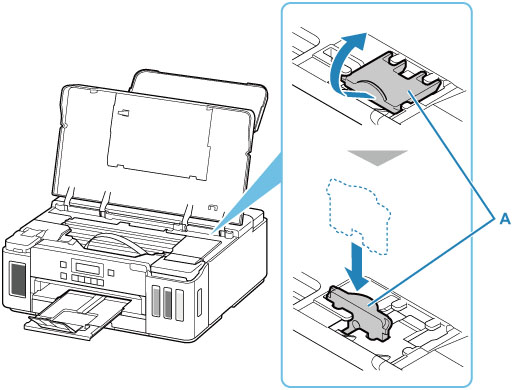

  3. Снимите ограничитель каретки (A) и надежно вставьте его в отверстие.

    Поднимите и одновременно тяните ограничитель каретки на себя, а затем вставьте его в той же ориентации.

    Примечание.

    • Вставьте выступающие части ограничителя каретки в соответствующие выемки в корпусе принтера.

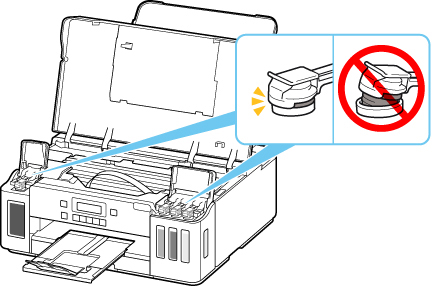

  4. Откройте крышку чернильного контейнера и убедитесь, что колпачки контейнера надежно закрыты, а затем закройте крышку чернильного контейнера.

  5. Аккуратно закройте верхнюю крышку.

    6. Перейдите к разделу Упаковка принтера.

Упаковка принтера

  1. Сложите лоток приема бумаги и дополнительный лоток приема бумаги.

  2. Сложите упор для бумаги и закройте задний лоток.

  3. Отсоедините кабель передачи данных и кабель питания.

  4. Используйте клейкую ленту чтобы зафиксировать все крышки или кассету принтера во избежание их открытия.

  5. Поместите принтер в пластиковый пакет.

    Закройте отверстие пластикового пакета с помощью ленты, чтобы предотвратить утечку чернил.

  6. Поместите принтер в коробку.

    При упаковке принтера в коробку обложите его защитным материалом.

    Внимание!

    • Держите принтер так, как показано на следующем рисунке. Если во время переноса принтера держаться за кассету, кассета может отсоединиться от принтера.
